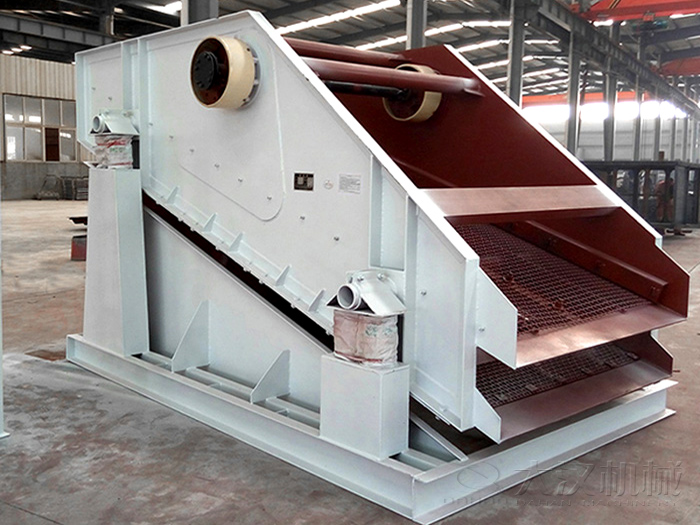

细沙回收机

产品概述

细沙回收机又叫细沙回收机一体机，是用于解决物料回收、泥沙的分离以及提取手机细沙达到设备，因此也叫尾矿回收机，泥沙分离及等，可以有效降低细沙流失，降低对能源的浪费，提高企业的投资成本和物料经济价值。

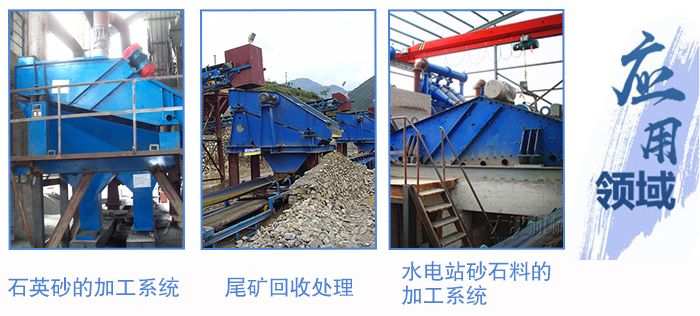

适用行业

细沙回收机可用于陶瓷原料加工系统的脱水环节、选矿厂的尾矿回收处理、石英砂的加工系统、水电站砂石料的加工系统等，可以解决细沙、细料的回收问题。

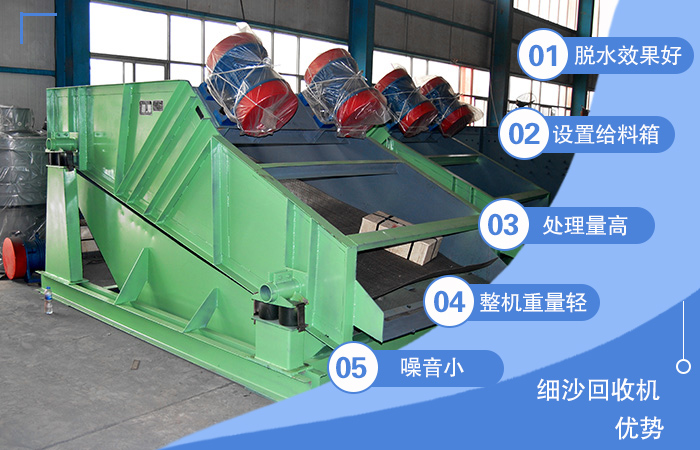

主要优势

1、筛机整体采用水平安装，筛网倾斜安装，可以保证强制脱水；

2、入料段设置弧形筛面，脱水效果好，可回收排放总量中85%的细颗粒物料；

3、设置给料箱，保证物料能够均匀给入筛面；

4、浓缩型水力旋流器+多频脱水筛，可以使煤泥浓度达85%以上，使成品回收率增加，处理量高达70-100t/h；

5、整机重量轻,拆装方便,便于操作与维护；

6、运行平稳，噪音小。

细沙回收机结构

细沙回收机主要是由电机、真空高压泵、泥沙分离器、清洗槽、返料箱等部件组成。

电机：动力来源。

真空高压泵：采用动力降压，具有很好的密封、浆体不易泄露等特点

泥沙分离器：当待分离的料浆以一定的压力从泥沙分离器周边进入泥沙分离器后，被迫作回转运动。由于其受到的离心力、向心浮力、流体拽力等大小不同，料浆中的固体粗颗?？朔ψ枇ο蚱鞅谠硕?，并在自身重力的共同作用下，沿器壁螺旋向下运动，细而小的颗粒及大部分水则因所受的离心力小，未及靠近器壁即随料浆做回转运动。

聚氨酯筛网：聚氨酯筛网有较强的自洁性能，不堵孔、筛分效率高、使用寿命是橡胶筛网的2.5倍以上。

清洗槽：对筛分物料进行清洗、脱水。

返料箱：少量不合格的细沙要经过返料箱再回到清洗槽。

工作原理

细沙回收机启动后，泵浆砂水混合物输送至泥砂高压分离器，离心分级浓缩的尾沙经沉砂嘴提供给脱水筛，经脱水筛脱水后，尾沙与水有效分离，少量尾沙、泥等经返料箱再回到清洗槽，清洗槽液面过高时，经出料口排出。

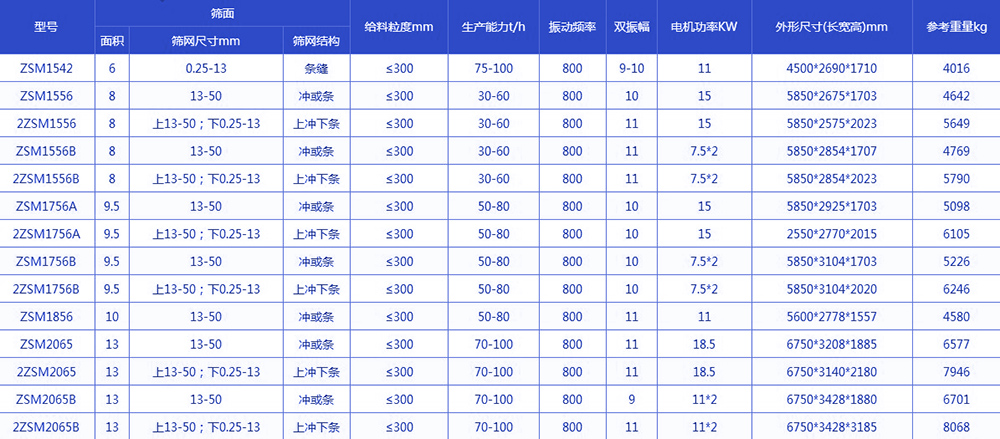

技术参数

细沙回收机安装步骤



1、设备到达现场后，用户按发货清单清点验收。

2、先将洗料槽安放在预先浇灌的混凝土基础上，按槽钢架上面找水平，要求四点误差±2mm之内。

3、安装脱水筛，四个支承梁装弹簧上支承座时，间距要基本相等，支座上下面要平行，橡胶弹簧与地平面要垂直，旋紧卡箍螺栓，接电机线。

4、安装泵体；将泵体安放在地基上，底座找平后与地面垫实。泵前端装阀门、进水管与洗料槽，出水管要找正对齐并焊接牢固不得漏水，地脚二次灌浆干固后紧固螺栓。电机要先接电源线试旋转方向，要与泵体方向相符，然后再与法兰对接，找正后再紧固电机地脚螺栓。泵不可空负荷运转。

5、旋流器：将旋流器安装在回料箱上的槽钢支座上将回流弯管与出水口对接好，弯管下端插入回料箱内并与上盖板焊牢，细沙回收装旋流器前端出料箱，装螺栓并紧固。装Φ76mm入料橡胶管，下端与泵出水口管连接并用铁丝箍紧。

6、装溢流橡胶管并根据现场情况装入水槽。
