有關給水回轉式調節閥有哪些特點？
發布于：2020/3/9 9:38:33 點擊量：96
什么是給水回轉式調節閥？適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。
給水回轉式調節閥的回轉啟閉角度為 60°,由調節閥上方的開度指示板來指示。可配用電動執行裝置，實行遠程自動化操作。
給水回轉式調節閥

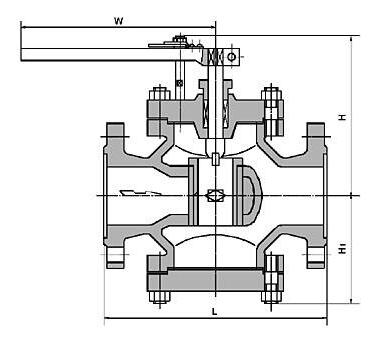

給水回轉式調節閥結構圖
給水回轉式調節閥產品主要結構特點：
1、主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成；
2、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現；
3、閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致；
4、回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。
給水回轉式調節閥產品規范
設計規范： GB/T12224
結構長度： GB/T12221
連接標準： GB/T9113
壓力試驗： JB/T9092
產品標識： GB/T12220
供貨規范： JB/T7928
給水回轉式調節閥產品范圍
主體材質： 碳鋼
公稱通徑：DN20-DN300
壓力范圍：1.6-10.0Mpa
適用溫度：≤450℃
操作方式：手動
適用介質：水、蒸汽、油品等
給水回轉式調節閥主要性能參數
型號 | 工作壓力〔兆帕〕 | 適用溫度〔℃〕 | 適用介質 | 材料 | |
閥體、閥蓋 | 閥座、閥瓣、閥桿 | ||||
T40H-16 | 1.6 | ≤200 | 水、油等 | 灰鑄鐵 | 不銹鋼 |
T40H-25 | 2.5 | ≤450 | 鑄鋼 | ||
T40H-40 | 4.0 | ||||
T40H-64 | 6.4 | ||||
T40H-100 | 10.0 |
存放安裝使用注意事項編輯
1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
4、必須按圖示箭頭所指介質流向進行安裝。
